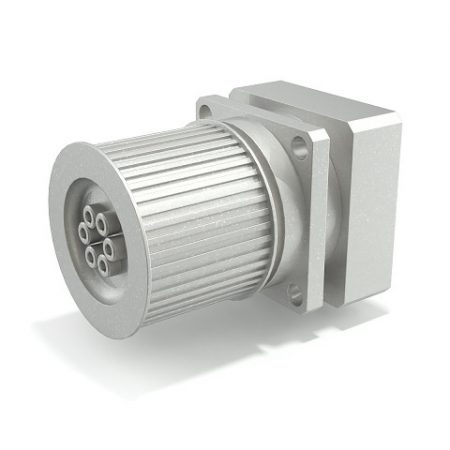

Séria SL
Séria SL sa vyznačuje kompaktným dizajnom optimalizovaným pre systémy pohonu remenice ozubeného remeňa. Táto séria predstavuje najvhodnejšie riešenie pre pásové servopohony a všetky ďalšie aplikácie vyžadujúce presnosť polohovania, ultrakompaktné rozmery a vysokú radiálnu nosnosť. Výstupný design kompatibilný s trhovými štandardmi umožňuje ľahké dodatočné vybavenie a vysokú úroveň voľnosti pri vývoji projektov.
Veľkosti
070, 090, 120
Prevodové pomery
1 stupeň: 3 … 10
2 stupne: 9 … 100
Maximálna radiálna sila
6,000 … 15,000 N
Stupeň ochrany
IP54
Rýchlosť vstupu
Do 6000 min-1
Štandardná vôľa
1-stupňová < ako 6 arcmin
2-stupňová < ako 8 arcmin
Torzná tuhosť
6.5 … 45 Nm/arcmin
Mazanie
Štandardné; určené pre potravinársky priemysel
Výstup
Kladka
Vstup
Adaptér motora; bez adaptéru motora
Špecifikácia Séria SL
| Typ | Kr.moment Nm |
| SL 070 | 25 |
| SL 070 P | 30 |
| SL 090 | 43 |
| SL 090 P | 65 |
| SL 120 | 110 |
| SL 120 P | 155 |
